匯川變頻器MD380系列RS-485通訊擴展卡（MD38TX1）使用說明

1、概述

專為MD380系列變頻器提供485通訊功能而專門研制，采用隔離方案，電氣參數符合國際標準，用戶可根據需要選用，以實現遠程串口方式控制變頻器運行及參數設定功能；

通訊卡的詳情參考《MD380串行通訊協議》，也可以和當?shù)剞k事處或者代理商聯系。

2、機械安裝與控制端子功能說明

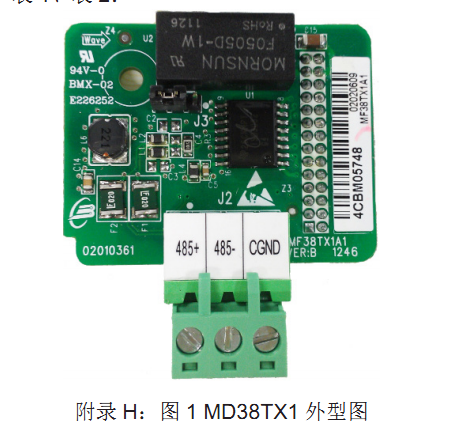

（1）安裝方式與附錄B：迷你型IO擴展卡（MD38IO2）相同，外形、接線端子功能說明及撥碼定義分別見附錄G圖1、表1、表2：

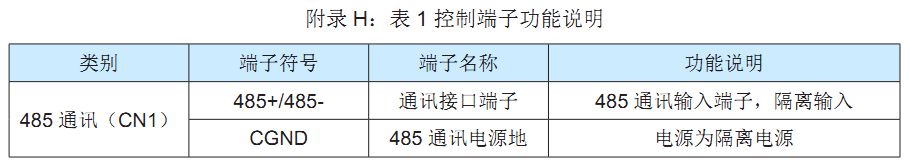

（2）接線端子功能說明：

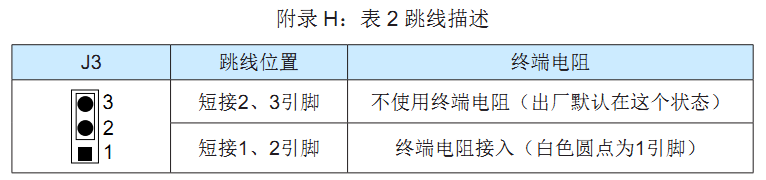

（3）跳線描述：

注意：

1、在使用RS485通訊時，如果是末端變頻器，則應接通終端電阻（J3短接1、2引腳）；

2、為避免通訊信號受外界干擾，通訊連線建議使用雙絞屏蔽線，盡量避免使用平行線。如果總線長度較長時，建議將各個節點的CGND接到雙絞屏蔽線的屏蔽層。
